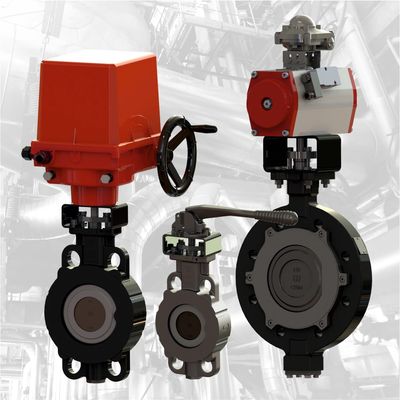

Double Offset Kelebek Vana 2E Serisi
Double Offset Kelebek Vana 2E Serisi
2E Serisi Double Offset Kelebek Vanalar tam açık akış ve tam kapalı akış sağlayan endüstriyel teçhizatlardır. Kaba debi ayarlama gerektiren uygulamalarda da kullanılabilir. Emniyetin, güvenilirliğin ve minimum bakım ihtiyacının hedeflendiği nükleer enerji, gaz boru hatlarında, enerji santrallerinde, gemi inşaatı endüstrisinde, maden işletmelerinde, ısı geri kazanımlarında, ham petrol ve doğal gazda, rafinerilerde, kimya endüstrisinde ve petrokimya endüstrilerinde, metalürjide, kâğıt hamuru ve kağıt endüstrisinde, buhar ısıtmalarında, hidrokarbon proseslerinde, havacılık sektöründe yakıt depolamada ve gıda endüstrileri gibi ileri derecede zor koşullara sahip sektörlerde kullanılan kullanılmak üzere tasarlanmıştır.
Uygulama Alanları: Petrol & Gaz, Enerji Üretimi, Petrokimya, Kimya Endüstrisi, Endüstriye Prosesler, Bölgesel Merkezi Isıtma
Temel Özellikler: Double Offset Disk tasarımı, gövde içerisinde eksantirik disk konumu, vananın açılıp kapanmasında yüksek verim, kolay operasyon ve kolay uygulama, kolay montaj ve kurulum, maksimum vakum 0,01 bar abs. (R-PTFE versiyon), ISO 5211’ e göre standartize edilmiş üst flanşa çeşitli elektirikli, pnömatik ve hidrolik aktüatör takılabilmesi, patlayıcı ortama göre ATEX sertifikalı, opsiyon olarak vana milinini özel grafit gland baskısının olması.
Temel Özellikler: Konsantrik tasarım, bi-directional tasarım, çift taraflı sızdırmazlık tasarımı, wafer/lug tasarım, ortadan döner disk tasarımı, sökülebilir disk tasarımı (DN 400’ e kadar), sıcaklık olan tasarımlarda uzun boyunlu tasarım, kırmızı epoxy kaplama RAL 2002-80 μm,
ABS sertifikalı
PED sertifikalı
ACS sertifikalı
İçme suyu ve gaz için DWGV sertifikalı
Vana Çapları: DN 50- DN 800
Face to face (alından alına): EN 558 Series 20 (DIN 3202 T3 K1); ISO 5752 Series 20; API 609 Table 1; EN 593
Flanş Oturması: EN 1092-1, 2; ANSI B16.5, Class 150; BS10 Table D and E
Flanş yüzey tasarımı: EN 1092-1, 2; ANSI RF
Üst flanş (Top flange acc. To): EN ISO 5211; NF E 29-402
Markalam: EN 19
Sıkılık Kontrolü: EN 12266 T3 BO (leakage rate 1); EN 12266 T3 BN (leakage rate 1); ISO 5208, Category 3; API 598 Table 5; ANSI / FC 70-2-2006 Class VI
