Kompansatörler

---

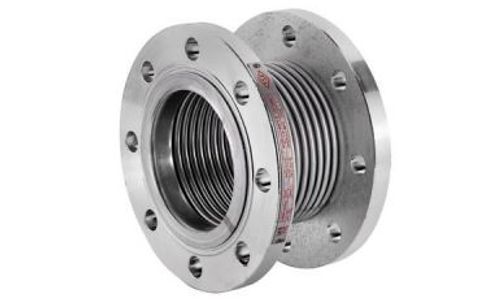

Eksenel kompansatörler, oluşan ısıl genleşmeyi boru ekseni boyunca absorbe eden genleşme parçalarıdır. Borulama sistemi kendi içerisinde muhtelif genleşme bölümlerine ayrılarak sabit noktalar vasıtası ile izole edilirler. Böylece bir genleşme bölgesinde oluşan hareket, bu bölge içerisinde kullanılan eksenel kompansatör vasıtası ile emilir.


Eksenel genleşmeli kompansatörler, standart 30 ve 60mm genleşmeli olarak imal edilmekle birlikte istenilen diğer farklı genleşme değerleri içinde özel üretimler mümkündür. Layner malzemesi opsiyonel olarak kullanılmakta olup, akışa düzgünlük vermek ve körük ile akışkan arasındaki bağlantıyı kesmek maksadıyla kullanılmaktadır. Kullanılan akışkan sıcaklık ve basıncına bağlı olarak körük malzemesi, et kalınlığı ve kat sayısı tasarlanmaktadır.

Bağlantılar:
Döner Flanşlı
Sabit Flanşlı
Kaynak Boyunlu
Yivli
Dişli


Yapısı:
Dizayn ve üretim: EJMA standartlarına göre yapılmıştır. Basınç ve sıcaklık değerleri DIN 2401 standartlarına uygundur.


Malzeme Yapısı:
Körükler ve laynerler DIN 17440'a uygun olarak paslanmaz çelik, bağlantı parçaları paslanmaz çelik ya da karbon çelik olarak üretilir. Diğer malzemeler isteğe bağlı olarak üretilebilir.


Nominal Çap:
DN 25(1") - DN 2600 (104")


Basınç Değerleri:
Eksenel metal körüklü kompansatörler standart PN16 basınç sınıfında üretilmekte olup, daha yüksek basınç sınıfları için özel dizaynlar neticesinde imal edilmektedirler. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.


Sıcaklık Aralığı:
Malzeme yapısına göre - 196°C den + 600°C e kadar

Her çeşit boru hattında termal denge ve mekanik genleşme.

     Çok uzun boru hatlarındaki yüksek genleşme miktarlarının absorbe edilebilmesi için çok boğumlu kompansatörler kullanılır. Boğum adedi arttıkça kompansatörün burulma olasılığı artar. Bu belli oranda layner ile önlenebilse de en iyi çözüm Dıştan Basınçlı Kompansatör ygulamasıdır. Ayrıca emniyet değerlerinin yüksek olması istenen akışkanlarda (Örneğin kızgın yağ vb.) kullanılması uygundur.


Burada akışkanın yönü değiştirilerek basıncın körük dışına da uygulanması sağlanarak, yüksek basınç ve genleşme miktarlarına burulmadan dayanabilen kompansatör oluşur.


Dıştan basınçlı kompansatörler, standart 30, 60, 90 ve 120 mm genleşmeli olarak imal edilmekle birlikte istenilen diğer farklı genleşme değerleri içinde özel üretimler mümkündür.


Yapısı:
Dizayn ve üretim EJMA standartlarına göre yapılmıştır. Basınç ve sıcaklık değerleri DIN 2401 standartlarına uygundur.


Malzeme Yapısı:
DIN 17440'a uygun olarak paslanmaz çelik, bağlantı parçaları paslanmaz çelik ya da karbon çelik olarak üretilir. Diğer malzemeler isteğe bağlı olarak üretilebilir.


Bağlantılar:
Sabit flanşlı, döner flanşlı, kaynak boyunlu, dişli, yivli


Nominal Çap:
DN 25 (1") - DN 1500 (60")


Basınç Değerleri:
Dıştan basınçlı kompansatörler standart PN16 basınç sınıfında üretilmekte olup, daha yüksek basınç sınıfları için özel dizaynlar neticesinde imal edilmektedirler. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.


Sıcaklık Aralığı:
Malzeme yapısına göre - 196°C den + 600°C e kadar


Uygulama:
Her çeşit boru hattında termal denge ve mekanik genleşme. En geniş uygulama alanı yeraltı boru hatlarıdır. Özellikle jeotermal hatlarda sık olarak kullanılır.

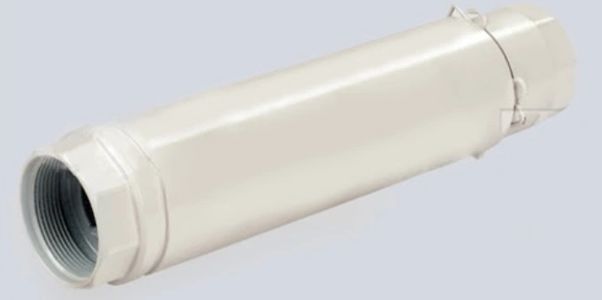

     Eksenel kompansatör tiplerinden biri olan Boru Kompansatörler, oluşan titreşim ve gürültüyü absorbe eden genleşme parçalarıdır. Borulama sistemi kendi içerisinde muhtelif genleşme bölümlerine ayrılarak sabit noktalar vasıtası ile izole edilirler. Böylece bir titreşim bölgesinde oluşan hareket bu bölge içerisinde kullanılan boru kompansatör vasıtası ile emilir.


Günümüzde yaygınlaşan çok katlı yüksek binaların ısıtma ve sıcak su tesisatı kolon hatlarında sıcaklık değişiminden meydana gelen büzülmeler ve genleşmeler, borularda eğilmelere, gürültülere, bağlantı yerlerinden kopmalara, diş sıyırmalara sebebiyet verir.


Boru Kompansatörünün Avantajları:
- Kolon borularındaki genleşmeleri, gürültüleri ve zorlamaları önler.
- Basınç kaybı yaratmadığı için enerji tasarrufu sağlar.
- Hazırlık ve montaj zamanının hem çok basit, hem de çok kısa olması işçilik maliyetini düşürür.
- Odalarda, hollerde, bürolarda, görünen kolon hatlarında rahatlıkla kullanılır. Görüntüsü estetiktir.


90°C/70°C ısıtma tesisatı kolonlarında her katta yaklaşık 3 mm.lik genleşme olur. 7 katlı (21m.) bir binanın kolon hattındaki genleşme, havalık ve ana hat toplamasındaki dirseklerle alınabilir. 7 kattan yüksek binaların kolon hatlarında kullanılması zorunlu olan Ayvaz Boru Kompansatörü, en fazla 30 metrede bir (10 katta bir) kullanılmalıdır.


- İki sabit nokta arası en fazla 30 m.'dir. Ayvaz Boru Kompansatörü iki sabit noktanın arasına gelen kata, tavana yakın konumda monte edilir.


Malzeme Yapısı:
DIN17440'a uygun olarak paslanmaz çelik; dış koruma dekoratif görünümlü alüminyum, bağlantı parçaları karbon çelik olarak üretilir.


Bağlantılar:
Dişli bağlantılı
Kaynak boyunlu


Nominal Çap:
DN15 (1/2") - DN100 (4")


Basınç Değerleri:
Maks. 16 bar'a kadar (Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır)


Sıcaklık Aralığı:
Malzeme yapısına göre -20ºC'den 90ºC'ye kadar.
